دستگاه پلاسما

9 / 10
از 20 کاربر

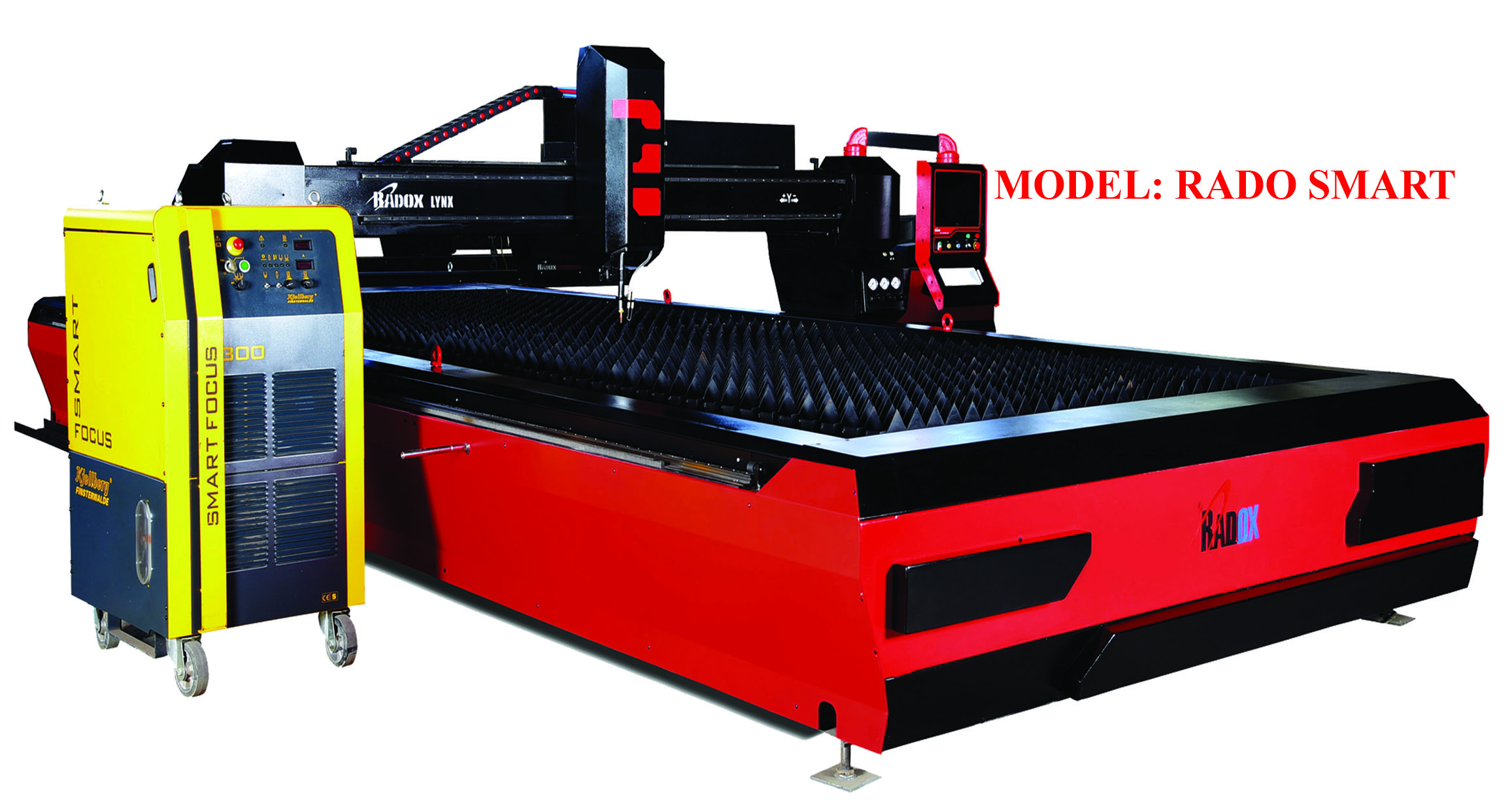

1-مدل:RADO SMART

 RADOXبا ارائه آخرین دستاوردهای بین المللی مهندسی ، در زمینه ساخت تجهیزات برش CNC پس از طی سالها بررسی و تجربه ، مدل اخیر برش CNC پلاسمای خود با عنوان RADO SMART را به صنعت معرفی نمود که در ذیل شرح قابلیتهای بی نظیر این محصول تشریح شده است.

-         CNC های RADO SMART تحت نظارت شرکت آلمانی KJELLBERG   در ایران تولید شده و با توجه به قابلیتها و دقتهای بالای این نوع CNC ، قابلیت نصب و سازگاری با انواع یونیتهای پلاسمای بین المللی را دارا می باشد.

-         کنترلرهای استفاده شده در RADO SMARTاز جمله آخرین دستاوردهای RADOX بوده و از مزایای این مدل می توان به استفاده بسیار آسان برای اپراتور دستگاه اشاره کرد که با آموزش ساده ای می توان نحوه کار با آن را آموزش داد.

-         در ارتباط با یونیت پلاسمای استفاده شده در RADO SMART می توان گفت سری SMART300 از محصولات شرکت KJELLBERG انقلابی از نظر کیفی در صنعت برش پلاسما ایجاد نموده که امکان برش تا 80mmرا با کیفیت بسیار بالا میسر نموده است. این مدل از نوع LIKE LASER بوده و قابلیت برش زیر آب را نیز دارا می باشد.

RADO SMART GENERAL TECHNICAL SPECIFICATION

HEIGHT CONTROL:M4000 KJELLBERG(GERMANY)

CNC MODEL: LYNX

UNIT PLASMA: SMART300 KJELLBERG(GERMANY)

CONTROLLER: RADOX C2

UNDER WATER PLASMA

PLASMA MARKER

هزینه برش: یک سوم هوابرش

ضخامت برش با کیفیت : 80mmــ0.5mm

کیفیت سطح برش : بسیار عالی

سرعت برشکاری : 9 برابر هوابرش

تورچ هواگاز (برای برش تا ضخامت 300 میلی متر)

Energy Guide  مجزا جهت کابل پلاسما و داکت

نرم افزار های Sheet Align، Nesting،Piercing

موتورAc Servoو Double drive(دو موتور در دو محور)

موتورZ  ، جرقه زنو LM guideو مخزن آب شبکه ای جاذب دود

CNC یکپارچه با امکان اضافه شدن پخ زن CNC







 مشخصات فنی پلاسما مدل RADOO SMART:

CNC technical data

  • Effective Cutting Width                                                       2010 mm (depends on order)
  • Effective Cutting Length                                                      6010 mm (depends on order)
  • Weight ~                                                                              2500 kg
  • Height                                                                                 1500 mm
  • Flame cutting torch                                                              (Max thickness=300 mm)
  • Max positioning speed                                                        15000 mm/min
  • Positioning Accuracy                                                          + 0.15 mm/m
  • Torch Vertical Movement                                                    300 mm
  • X Motion                        Linear motion Guide(LM guide)
  • Y Motion                        Rack and Pinion
  • Z axis  Screw-Lm Guide-AC servo motor
  • Rail machining of all axis
  • Strong Industrial profiles structure , Integrated table
  • Double drive (two AC servo motors in both axis)
  • Sparker
  • CNC pipe cutter addable
  • 5 axis CNC beveller addable
  • Gear box zero back lash
  • Water tank (optional)



     RADOX C2 controller

  • Remote control +X , +Y , +Z and program start , stop , pause
  • Operating system Windows
  •  LAN , CD , flash memory connectable
  • G-code or Autocad files input editable on controller software
  • 4Axes simultaneous
  • Software: Nesting,  Piercing ,  Sheet Align
  • Auto Control System Troubleshooting
  • Height control RDX and M4000 Compatibility
  • Kjellberg(Germany) plasma unit Compatibility
  • Increasing cutting quality surface and consumable lifetime parts


     Plasma unit kjellberg (Germany) technical date

  • Mains voltage    3x 400 V, 50 Hz
  • Cutting current      35 –  300 A
  • Marking current     10 – 50 A
  • Duty cycle    100 %
  • Cutting range

-       Maximum             80 mm

-       Recommended    1 – 60 mm

-       Piercing               40 mm

  • Plasma gases      O2, Ar/H2, N2, air
  • Marking gases     Ar, N2
  • Dimensions (L x W x H)     1,030 x 680 x 1,450 mm
  • Mass    488 kg
  • Plasma machine torch   PerCut 4000
  • Quick change head        PerCut 4000

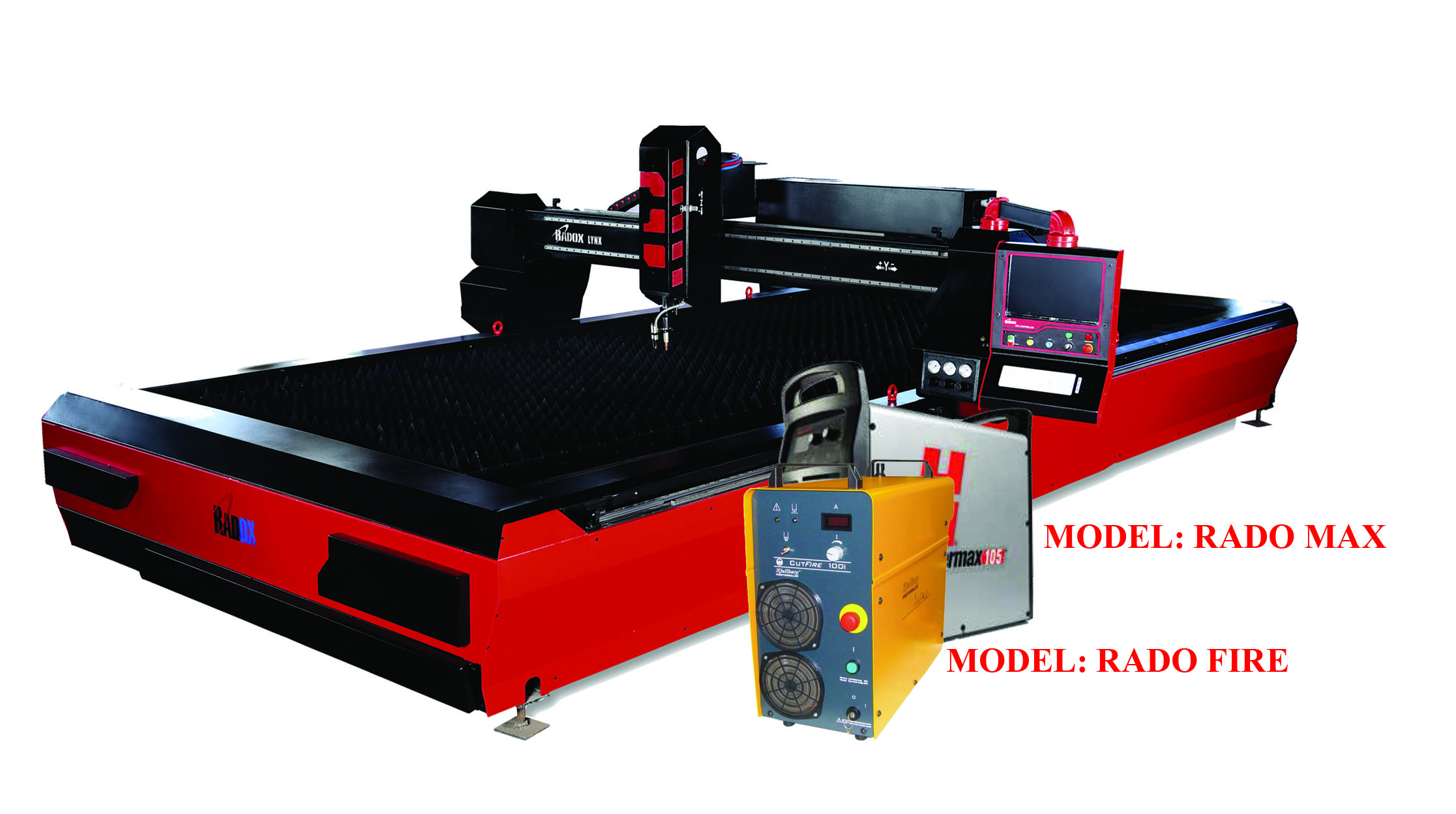

2- مدل RADO MAX -RADO FIRE



RADOX با ارائه آخرین دستاوردهای بین المللی مهندسی ، در زمینه ساخت تجهیزات برش CNC پس از طی سالها بررسی و تجربه ، مدل اخیر برش CNC پلاسمای خود باعنوانهای RADO FIRE و RADO MAX را به صنعت معرفی نمود که در ذیل شرح قابلیتهای بی نظیر این محصولات تشریح شده است.

RADO MAX GENERAL TECHNICAL SPECIFICATIO

HEIGHT CONTROL:RDX-HC

CNC MODEL: LYNX

UNIT PLASMA: POWER MAX 105 HYPERTHERM(USA)

CONTROLLER: RADOX C2

کیفیت سطح برش : خوب



هزینه برش: نصف هزینه هوابرش

ضخامت برش :38mmــ 0.5mm

تا ضخامت  8  میلیمتر 4 برابروبالاتر از 8 میلیمتر2.5  برابرهوابرش

تورچ هواگاز (برای برش تا ضخامت 300 میلی متر)

Energy Guide  مجزا جهت کابل پلاسما و داکت

نرم افزار های Sheet Align، Nesting،Piercing

موتورAc Servoو Double drive(دو موتور در دو محور)

موتورZ  ، جرقه زنو LM guide

CNC یکپارچه با امکان اضافه شدن پخ زن CNC 5 محور

 - CNC های RADO FIRE و RADO MAX تحت نظارت شرکت آلمانی KJELLBERG در ایران تولید شده و با توجه به قابلیتها و دقتهای بالای این نوع CNC ، قابلیت نصب و سازگاری با انواع یونیتهای پلاسمای بین المللی را دارا می باشد. - کنترلرهای استفاده شده در RADO FIRE و RADO MAX از جمله آخرین دستاوردهای RADOX بوده و از مزایای این مدل می توان به استفاده بسیار آسان برای اپراتور دستگاه اشاره کرد که با آموزش ساده ای می توان نحوه کار با آن را آموزش داد. - در ارتباط با یونیت پلاسمای استفاده شده در RADO FIRE و RADO MAX می توان گفت سری RADO FIRE و RADO MAX از محصولات شرکتKJELLBERG (GERMANY) امکان برش تا 30mm را با کیفیت خوب میسر نموده است که برای ضخامتهای متوسط کیفیت مناسبی دارد.

    RADO FIRE GENERAL TECHNICAL SPECIFICATIO

HEIGHT CONTROL:RDX-HC

CNC MODEL: LYNX

UNIT PLASMA: CUT FIRE100i KJELLBERG(GERMANY)

CONTROLLER: RADOX C2

کیفیت سطح برش : خوب

PLASMA MARKER

هزینه برش: نصف هزینه هوابرش

ضخامت برش :30mmــ 1mm

تا ضخامت  8  میلیمتر 4 برابروبالاتر از 8 میلیمتر2.5  برابرهوابرش

تورچ هواگاز (برای برش تا ضخامت 300 میلی متر)

Energy Guide  مجزا جهت کابل پلاسما و داکت

نرم افزار های Sheet Align، Nesting،Piercing

موتورAc Servoو Double drive(دو موتور در دو محور)

موتورZ  ، جرقه زنو LM guide

CNC یکپارچه با امکان اضافه شدن پخ زن CNC 5 محور

مشخصات فنی پلاسما مدل RADOO MAX , RADOO FIRE

 CNC technical data

  • Effective Cutting Width                                                       2010 mm (depends on order)
  • Effective Cutting Length                                                      6010 mm (depends on order)
  • Weight ~                                                                              2500 kg
  • Height                                                                                 1500 mm
  • Flame cutting torch                                                       (Max thickness=300 mm)
  • Max positioning speed                                                        15000 mm/min
  • Positioning Accuracy                                                          + 0.15 mm/m
  • Torch Vertical Movement                                                    300 mm
  • X Motion                        Linear motion Guide(LM guide)
  • Y Motion                        Rack and Pinion
  • Z axis  Screw-Lm Guide-AC servo motor
  • Rail machining of all axis
  • Strong Industrial profiles structure , Integrated table
  • Double drive (two AC servo motors in both axis)
  • Sparker
  • CNC pipe cutter addable
  • 5 axis CNC beveller addable
  • Gear box zero back lash
  • Water tank (optional)



     RADOX C2 controller

  • Remote control +X , +Y , +Z and program start , stop , pause
  • Operating system Windows
  •  LAN , CD , flash memory connectable
  • G-code or Autocad files input editable on controller software
  • 4Axes simultaneous
  • Software: Nesting,  Piercing ,  Sheet Align
  • Auto Control System Troubleshooting
  • Height control RDX and M4000 Compatibility
  • HYPERTHERM (USA) & Kjellberg(Germany) plasma unit Compatibility
  • Increasing cutting quality surface and consumable lifetime parts

    PLASMA UNIT KJELLBERG (GERMANY) CUT FIRE 100I TECHNICAL DATE



Cutting range     1-30 mmDimensions (L x W x H)    710 x 280 x 590 mm Mass  50 kg

Cutting current at 100% duty cycle        100A

Piercing    up to 20 mm





     Plasma unit HYPERTHERM POWER MAX 105 technical date

Capacity                                                         Thickness                                        Cut speed

                                                                Cutting

                                                                 1-1/4"                                           20 ipm

Recommended                                       1-1/2"                                           10 ipm



Pierce*                                                       7/8"

Capacity                                                Metal removal rate                                 Groove profile

Gouging

Typical gouge                               21.7 lbs per hour                           .25" D x .29" W

  • Gas supply Clean, dry, oil-free air or nitrogen
  • Recommended gas inlet flow rate/ Pressure: Cutting: 460 scfh, 7.7 scfm @ 85 psi , Gouging: 480 scfh, 8.0 scfm @ 70 psi





قابلیت  های برش پلاسما

قابلیت برش انواع ورق های آهن و استیل

از ضخامت 0/5 میلیمتر تا 64 میلیمتر با دقت ±0/3 میلیمتر



 گارانتی: 5CNC سال و یونیت پلاسما 1سال،خدمات پس از فروش 15 سال



قیمت و نحوه سفارش دستگاه برش سی ان سی پلاسما:

 در ساعات کاری با متخصصین شرکت بصورت تلفنی در ارتباط باشید.

 شماره تماس:2776-021
