دستگاه هوا گاز

10 / 10
از 1 کاربر



       انواع دستگاه هوا گاز:

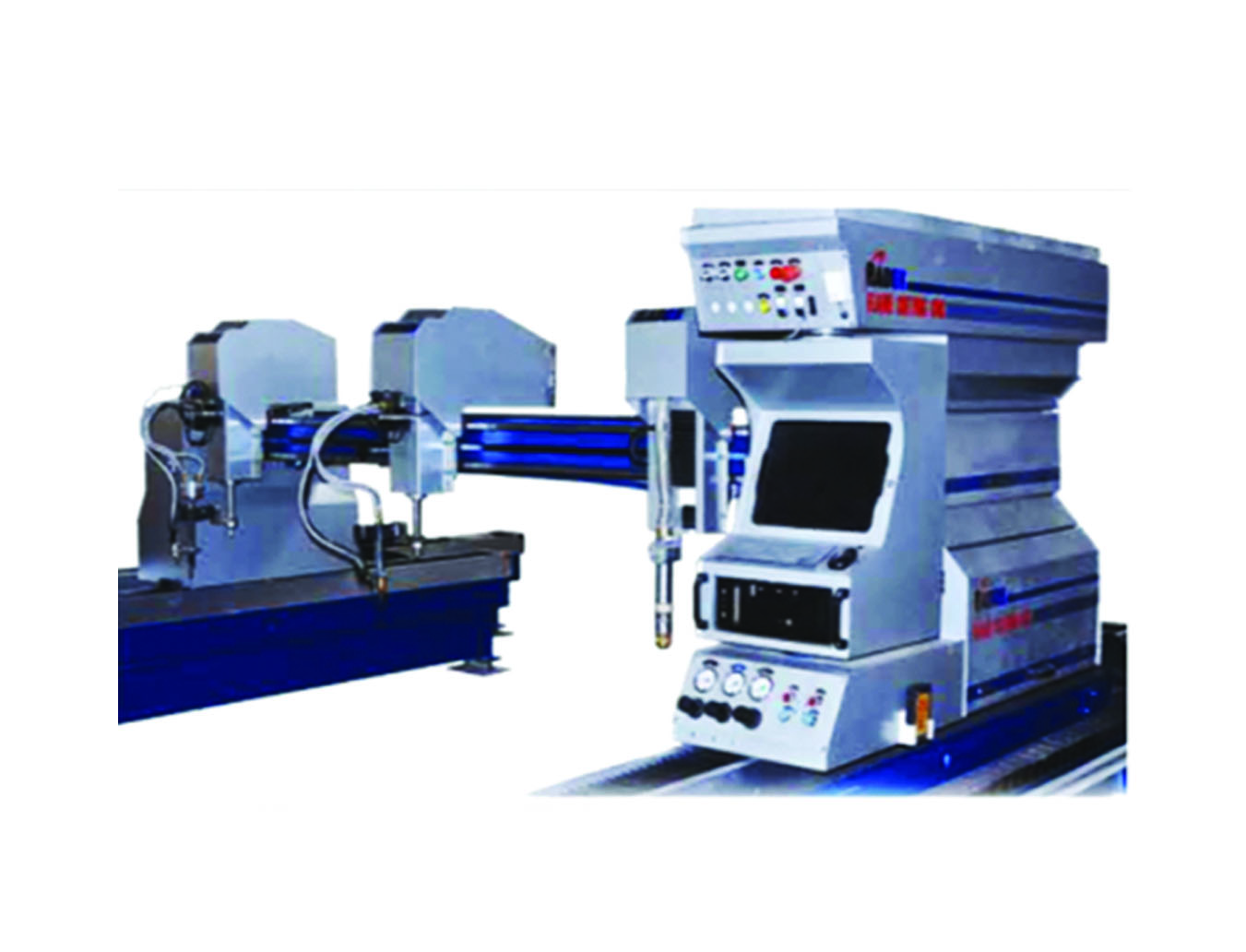

1- مدل flx

  RADOXبا ارائه آخرین دستاوردهای بین المللی مهندسی ، در زمینه ساخت تجهیزات برش CNC پس از طی سالها بررسی و تجربه ، مدلی از برش CNC خود با عنوان FLX را به صنعت کشورمعرفی نمود که در ذیل به برخی از قابلیتهای این محصول اشاره شده است.

-         CNC های FLX تحت نظارت تیم R&Dو تیم فنی مهندسیRADOX  در ایران تولید شده و با توجه به قابلیتها و دقتهای بالای این نوع CNC ، قابلیت نصب و سازگاری با انواع یونیتهای پلاسمای بین المللی را دارا می باشد.

-         کنترلرهای استفاده شده در LYNX CNCاز جمله آخرین دستاوردهای RADOX بوده و از مزایای این مدل می توان به استفاده بسیار آسان برای اپراتور دستگاه اشاره کرد که با آموزش ساده ای می توان نحوه کار با آن را آموزش داد.



CNC FLX GENERAL SPECIFICATION

تورچ هواگاز (برای برش تا ضخامت 300 میلی متر)

Energy Guide  مجزا جهت کابل پلاسما(OPTIONAL(و داکت و آکاردئون گردگیر

نرم افزار های Sheet Align، Nesting،Piercing

موتورAc Servoو Double drive(دو موتور در دو محور)

موتورZ  ، جرقه زنو LM guide و مخزن آب شبکه ای (OPTIONAL)

میز متحرک (شبکه ای یا کله قندی ) با امکان اضافه شدن پخ زن CNC 5 محور



CNC FLX technical data

  • Effective Cutting Width                                                       2010 mm (depends on order)
  • Effective Cutting Length                                                      6010 mm (depends on order)
  • Weight ~                                                                              1700 kg
  • Height                                                                                 1500 mm
  • Flame cutting torch                                                              (Max thickness=300 mm)
  • Max positioning speed                                                        10000 mm/min
  • Positioning Accuracy                                                          + 0.3 mm/m
  • Torch Vertical Movement                                                    300 mm
  • X Motion                        Linear motion Guide(LM guide)
  • Y Motion                        Rack and Pinion
  • Z axis  Screw-Lm Guide-AC servo motor
  • Rail machining of all axis
  • Strong Industrial profiles structure , moveable table
  • Double drive (two AC servo motors in both axis)
  • Sparker
  • CNC pipe cutter addable
  • 5 axis CNC beveller addable
  • Gear box zero back lash
  • Water tank (optional)


     RADOX CNC controller

  • Remote control +X , +Y , +Z and program start , stop , pause
  • Operating system Windows
  •  LAN , CD , flash memory connectable
  • G-code or Autocad files input editable on controller software
  • Software: Nesting,  Piercing ,  Sheet Align
  • Auto Control System Troubleshooting
  • plasma unit Compatibility

2-مدل lynx



        RADOXبا ارائه آخرین دستاوردهای بین المللی مهندسی ، در زمینه ساخت تجهیزات برش CNC پس از طی سالها بررسی و تجربه ، مدل اخیر برش CNC خود با عنوان LYNX را به صنعت کشورمعرفی نمود که در ذیل به برخی از قابلیتهای بی نظیر این محصول اشاره شده است.

-         CNC های LYNX تحت نظارت شرکت آلمانی KJELLBERG   در ایران تولید شده و با توجه به قابلیتها و دقتهای بالای این نوع CNC ، قابلیت نصب و سازگاری با انواع یونیتهای پلاسمای بین المللی را دارا می باشد.

-         کنترلرهای استفاده شده در LYNX CNCاز جمله آخرین دستاوردهای RADOX بوده و از مزایای این مدل می توان به استفاده بسیار آسان برای اپراتور دستگاه اشاره کرد که با آموزش ساده ای می توان نحوه کار با آن را آموزش داد.



CNC LYNX GENERAL SPECIFICATION

تورچ هواگاز (برای برش تا ضخامت 300 میلی متر)

Energy Guide  مجزا جهت کابل پلاسما(OPTIONAL(و داکت

نرم افزار های Sheet Align، Nesting،Piercing

موتورAc Servoو Double drive(دو موتور در دو محور)

موتورZ  ، جرقه زنو LM guide و مخزن آب شبکه ای (OPTIONAL)

CNC یکپارچه (میز شبکه ای یا کله قندی ) با امکان اضافه شدن پخ زن CNC 5 محور



CNC technical data

  • Effective Cutting Width                                                       2010 mm (depends on order)
  • Effective Cutting Length                                                      6010 mm (depends on order)
  • Weight ~                                                                              2500 kg
  • Height                                                                                 1500 mm
  • Flame cutting torch                                                              (Max thickness=300 mm)
  • Max positioning speed                                                        15000 mm/min
  • Positioning Accuracy                                                          + 0.15 mm/m
  • Torch Vertical Movement                                                    300 mm
  • X Motion                        Linear motion Guide(LM guide)
  • Y Motion                        Rack and Pinion
  • Z axis  Screw-Lm Guide-AC servo motor
  • Rail machining of all axis
  • Strong Industrial profiles structure , Integrated table
  • Double drive (two AC servo motors in both axis)
  • Sparker
  • CNC pipe cutter addable
  • 5 axis CNC beveller addable
  • Gear box zero back lash
  • Water tank (optional)



     RADOX CNC controller

  • Remote control +X , +Y , +Z and program start , stop , pause
  • Operating system Windows
  •  LAN , CD , flash memory connectable
  • G-code or Autocad files input editable on controller software
  • Software: Nesting,  Piercing ,  Sheet Align
  • Auto Control System Troubleshooting
  • plasma unit Compatibility
