دستگاه دریل

9 / 10
از 9 کاربر

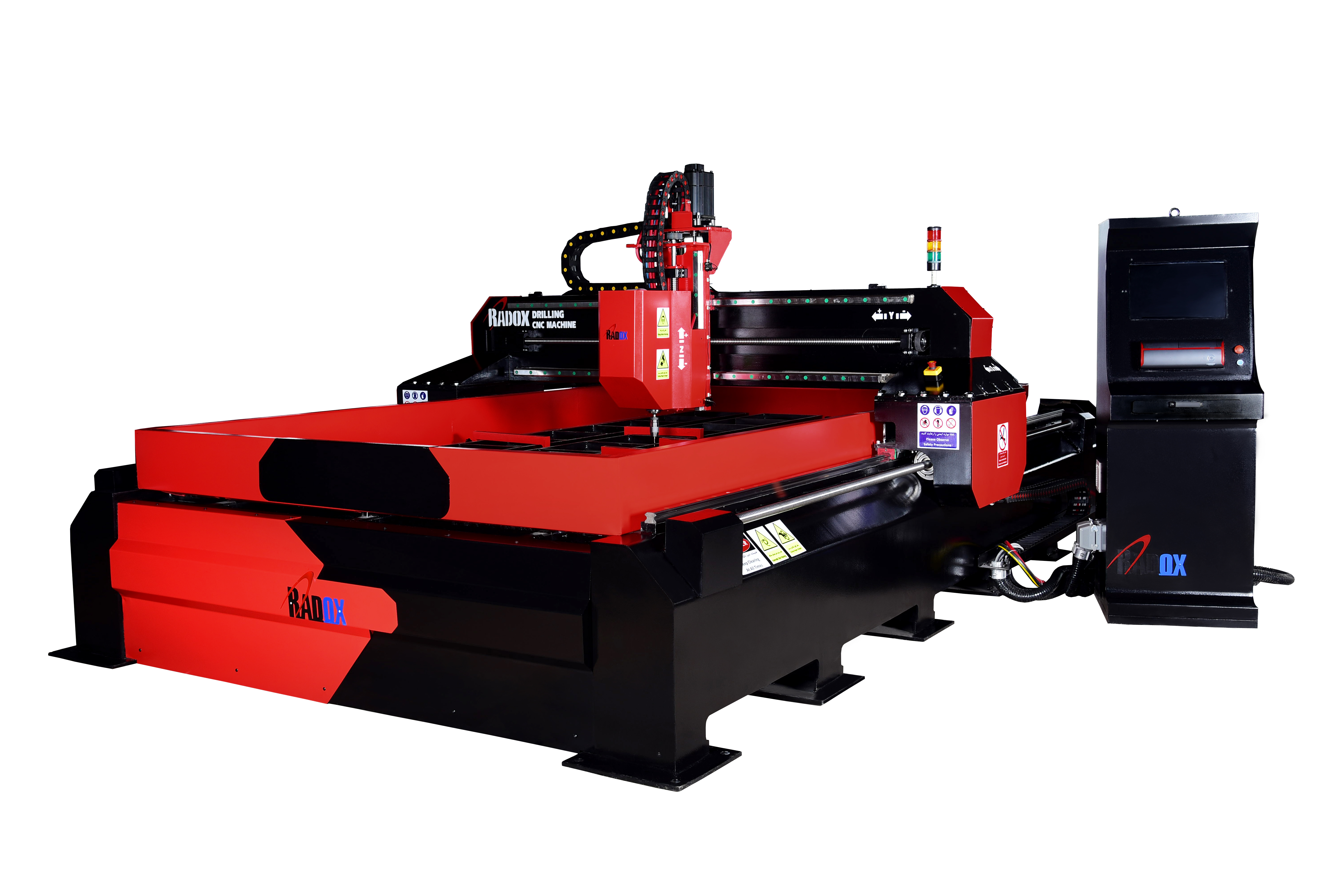

از مهمترین دستگاه های مورد استفاده در کارخانه ها ی صنعتی دستگاه دریل CNC می باشد،توسط این ماشین می توان انواع سوراخ کاری ها را با دقتی بالا به اندازه دهم میلیمتر به راحتی انجام داد به طوری که قطعه کار بدون کوچکترین خطایی در انجام عملیات تحویل ما گردد.

مزیت های و قابلیت های دستگاه دریل CNC را در موارد زیر می توان خلاصه کرد:

  •   تکرار پذیری کار
  •   سرعت و دقت بالای کار
  •   بهره برداری از نرم افزار های کار بردی جهت سهولت انجام کار
  •  امکان کنترل دوراسپیندل موتور و همچنین سرعت حرکت دستگاه در نرم افزارهای مربوطه
  •   امکان تعریف چندین نقطه صفر متفاوت برای دستگاه

در ادامه می توانید مشخصات فنی این دستگاه را ملاحظه نمایید

ردیف



RADOX-DRCNC2-3

1



ابعاد کارگیر

2000*3000 mm

2

قدرت اسپیندل

2.2KW

3

دور اسپیندل

3000RPM

4

کنترلر

RADOX-RXM(سه محور)

5

سیستم حرکتی محور X,Y

Ac servo motor

6

سیستم حرکتی محور Z

بال اسکرو و سروموتور

8

قطر سوراخکاری

MAX 50 mm

9

حداکثر سرعت حرکت دستگاه

15000 mm/min

10

نوع مته

HSS & Carbide

بنا به سفارش مشتری ابعاد و تجهیزات قابل تغییر می باشد



مشخصات

Item

Unit

Description

توضیحات

ابعاد کلی

Overall Dimensions

 m

7.55x3.22x2.40

7.55x3.22x2.40

وزن خالص

Weight

kg

5500

5500

ابعاد مفید دستگاه

Working Dimensions system

mm

L=6000/W=2000/THK=100

L=6000/W=2000/THK=100

تعداد محورهای دستگاه

number of axes system



3

3

ماکزیمم سرعت خطی محور

X

Maximum linear velocity

X

m/min

10

10

Y

Y

m/min

10

10

Z

Z

m/min

10

10

تعداد اسپیندل

number of spindle



1

1

سیستم خنک کاری

cooling system



compressed air and coolant

هوای فشرده و آب صابون Cool Mist

کلمپهای نگهدارنده ورق (آپشنال)

sheet clamps (Optional)



Height course hydraulic clamps

جکهای کلمپی هیدرولیکی با کورس بالا

سیستم کنترل

control system



Radox_DCM18



امکانات سیستم کنترل

control system option



DXF and G-code files_ Wireless remote control _tapping_17 inch full color touchscreen Network connection

نقشه مستقیم بصورت فایل اتوکد_ریموت کنترل بی سیم_Gکدگیری_قلاویزکاری_مانیتور 17اینچ تاچ تمام رنگی_قابلیت اتصال به شبکه

درجه حفاظت تابلو

Panel protection level



IP53

IP53

مجموعه براده کش

Chip conveyer



belt conveyor system

سیستم نوار نقاله تسمهای متحرک

سوراخ کاری

drilling

mm

maximum diameter of drilling50_ Thickness drill ability 10=300

حداکثر قطر سوراخ کاری50-40 _ قابلیت سوراخکاری ضخامت 10تا 300 میلی متر

قلاویز کاری

tapping system

ml

maximum diameter of tapping 30 mm

حداکثر قابلیت قلاویزکاری قطر 30 میلی متر

سیستم براده برداری

turning system



chamfering-drilling-threading-marking

امکان پخ زنی_ سوراخ کاری ,رزوه زنی, مارک زنی

Spindle power





15 kw





  • گارانتی 1 سال
  • خدمات پس از فروش 15 سال

 قیمت و نحوه سفارش دستگاه دریل:

 در ساعات کاری با متخصصین شرکت بصورت تلفنی در ارتباط باشید.

 شماره تماس:2776-021
